Бетонные фундаменты и анкерные устройства для опор и алюминиевых мачт

0,00 руб.
ste385
+

Бетонные фундаменты используются для крепления опор типа S, SP, SM.
Фундаменты изготавливаются на двухосевых вибраторах из бетона класса В20. Выбор состава раствора контролируется компьютером, что гарантирует высокое качество изделия.
Фундаменты имеют:
- Анкерные устройства
- Боковые отверстия и вертикальное отверстие для введения питающих кабелей.
Внешняя поверхность фундамента покрывается консервирующим составом.
Бетонные фундаменты позволяют легко и быстро осуществлять монтаж опоры, независимо от сезонности, как в случае с фундаментом индивидульного изготовления.
Изготавливаются также анкерные устройства под фундаментоы, заливаемые в месте размещения осветительной опоры. Размеры анкерных устройств соответствуют отдельным типам фундаментов.
Производитель рекомендует применять оригинальные фундаменты и оригинальные соединительные элементы, гарантирующие стабильность и безопасность всей конструкции.

Тип фундамента B-20 B-30 B-31 B-40 B-42
Код 311120 311130 311131 311140 311142
Габариты [мм] O225 x 500 O300 x 800 O300 x 800 O300 x 1100 450 x 450 x 1000
Размещение винтов [мм] R 95 R 118 R118 R 118 300 x 300
Количество винтов x размер винтов x длина винтов 3 x M12 x 50 3 x M14 x 80 3 x M14 x 25 3 x M14 x 80 4 x M18 x 110
Вес нетто [кг] 39.0 115.0 115.0 167.0 230.0
Единичный объем [м3] 0.026 0.072 0.072 0.099 0.23
Тип соединительных элементов Код
Комплект горячецинкованных гайк 311002 311003 311004

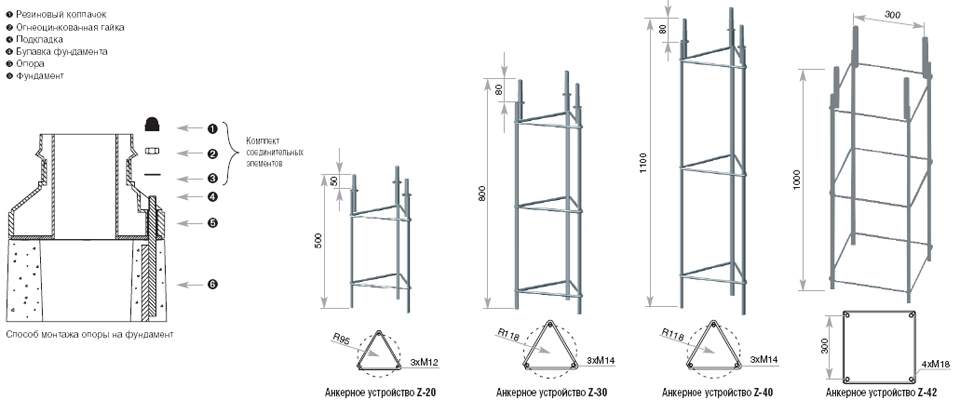

Тип фундамента Z-20 Z-30 Z-31 Z-40 Z-42
Код 311202 311203 311231 311204 311242
Высота анкерного устройства H[мм] 500 800 800 1100 1000
Размещение винтов [мм] R 95 R 118 R118 R 118 300 x 300
Колличество винтов x размер винтов x длинна винтов 3 x M12 x 50 3 x M14 x 80 3 x M14 x 25 3 x M14 x 80 4 x M18 x 110
Вес нетто [кг] 1.5 3.0 3.0 4.0 8.0
Единичный объем [м3] 0.012 0.028 0.028 0.039 0.09
Тип соединительных элементов Код
Комплект огнецинкованных гайк 311002 311003 311004

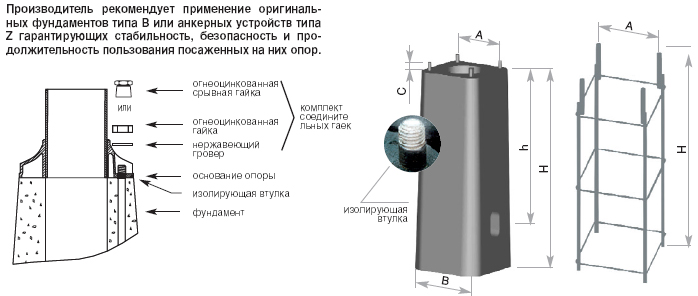

Бетонные фундаменты применяются для крепления алюминиевых опор типа SAL и MAL. Фундаменты изготавливаются из бетона класса B20 на контролируемой компьютером производственной линии. Эта линия оснащена двухосевым вибратором, что дает высокую степень смешивания смеси в производимом бетоном фундаменте. Внешняя поверхность фундамента покрывается консервирующим веществом, которым является сертифицированная асфальтовая анионовая эмульсия. Бетонные фундаменты позволяют легко осуществлять монтаж опоры, независимо от сезонности. Изготавливаются также анкерные устройства под фундаменты, монтируемые индивидуально клиентом в месте размещения опоры. Анкерные устройства для защиты от коррозии покрывается слоем оксидной окраски. Технология изготовления фундамента с использованием анкерного устройства предствлена в инструкции "инструкция монтажа алюминиевых опор", с которой следует ознакомиться перед началом работ. Все выступающие резьбовые окончания анкерных устройств и бетонных фундаментов горячеоцинкованные.
Дополнительно резьбовое окончание изолировано от основания опоры термозащищенной втулкой из пластмассы, что предотвращает возникновение коррозийного очага на шпильке.

Тип фундамента B-50 B-51 B-60 B-61 B-70 B-71 B-80
Код 311150 311151 311160 311161 311170 311171 311180
Габариты A x B x H [мм] 225 x 330 x 900 260 x 330 x 900 300 x 340 x 1000 300 x 340 x 1000 400 x 450 x 1200 400 x 450 x 1000 410 x 450 x 1500
Глубина h отверстия на кабель [мм] 550 600 650 650 650 600 600
Размещение болтов [мм] 180 200 225 200 300 300 300
Количество х размер винтов х длина "C" 4 x M14 x 25 4 x M18 x 30 4 x M18 x 35 4 x M18 x 30 4 x M24 x 45 4 x M24 x 45 4 x M27 x 60
Вес [кг] 145,0 160,0 195,0 195,0 330,0 230,0 475,0
Объем [м3] 0.101 0.102 0.120 0.119 0.253 0.212 0.276
Тип анкерного устройства Z-50 Z-51 Z-60 Z-61 Z-70 Z-71 Z-80
Код 311205 311251 311206 311261 311207 311271 311208
Высота H анкерного устройства [мм] 900 900 1000 1000 1200 1000 1500
Размещение винтов / длина стороны А [мм] 180 200 225 200 300 300 300
Размер винтов М14 М18 М18 М18 М24 М24 М27
Вес нетто [кг] 4.2 4.5 6.3 5.1 10.0 8.0 25.0
Объем [м3] 0,030 0,036 0,051 0,040 0,108 0,090 0,135
Тип соединительных элементов Код
Комплект горячецинкованных гайк 4006 4008 4012 4014
Комплект срывных огнецинкованных гайк 4007 4009 4013 -
